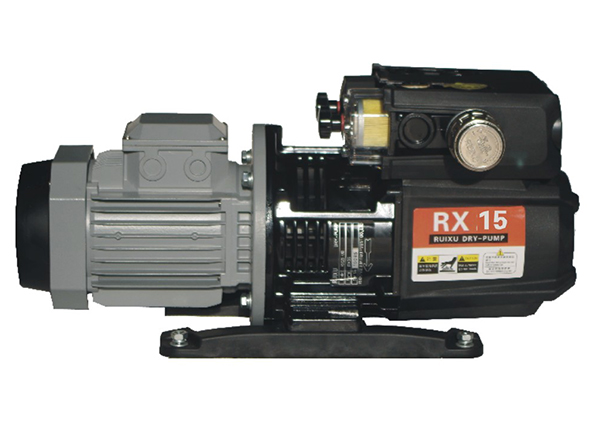

無油真空泵與油泵相比真空度低，抽氣量小，但體積小巧，易于安裝，維護簡單，移動方便，不產生油煙，不污染環境，尤其在要求較高的實驗室使用較好。也是實驗室Zui常備的設備之一。那么它的真空輔助開關的結構是怎樣的！

真空輔助開關的結構

真空輔助開關的觸頭采用真空舌簧管，其兩端與接線端焊接固定，再用環氧樹脂密封于聚碳酸酯絕緣定盤中。觸頭的通斷由裝在方軸上嵌有永世磁鋼的轉輪控制。觸頭的通斷靠磁場的近遠，轉輪不與觸頭機械接觸，因此方軸轉動笨重靈活。

真空輔助開關的良好性

無油真空泵的真空輔助開關與目前國內普遍運用的F系列機械接觸式輔助開關相比，除了開斷電流略低于F型輔助開關外(已有廠家推出了大開斷電流的產品)，具有一系列的良好性：

無油真空泵的真空輔助開關的開斷性能要回路的參數

真空輔助開關的開斷及閉合電流決議于真空舌簧管的特性。目前國內幾個廠家均宣稱是采用進口舌簧管，所發布的技術參數有所不同。選用真空輔助開關時，要使所選輔助開關的開斷性能契合所在電氣回路的參數，由于目前國產真空輔助開關的開斷性能大多低于F系列輔助開關，且過載才干差，因此不可隨意地替代。要設法查清回路的電氣參數及真空輔助開關的性能。如用作斷路器分、合閘線圈回路時，要思索分、合閘線圈的電流值。
