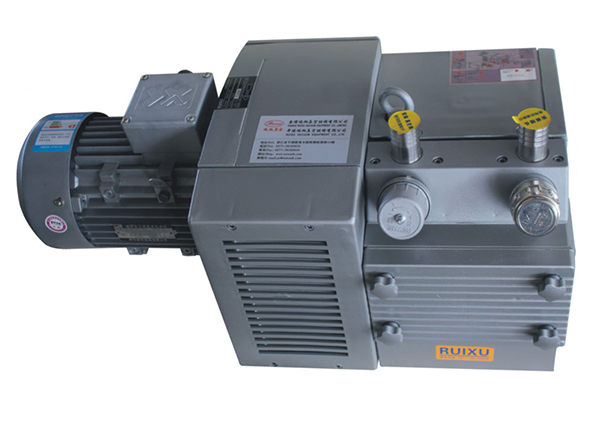

無油真空泵與普通的正排量泵相同，由關鍵組件組成，例如定子，轉子，旋轉葉片，氣缸和電動機。帶有旋轉葉片的轉子偏心地安裝在固定的圓柱體內。當轉子高速旋轉時，轉子槽中的四個徑向滑動旋轉葉片將泵腔分成四個工作腔。由于離心力，汽缸壁將定子的入口和出口分開，旋轉葉片一遍又一遍旋轉。改變體積并從排氣口排出吸入氣體，以達到泵的目的。需要使用真空油的2XZ旋片式真空泵的缺點。

無油真空泵原理：無油設計，活塞往復運動，無需維護，無任何麻煩或后顧之憂。技術：先Jin的技術，準確的結構，極低的噪音（小于50dB），避免噪音干擾質量：通過了3000個小時的連續負載測試，質量可靠，2年保修，

無油真空泵配置：帶真空的調節閥便于操作人員手動調節到所需的真空壓力。提供易于安裝的軟件包，用戶可以非常方便快捷地將真空泵轉換為正壓泵。

在無油旋片式真空泵的腔內偏心地安裝一個轉子。轉子的外圓接觸泵腔的內表面（兩者之間有一個很小的間隙）。彈簧安裝在轉子槽中。當它旋轉時，旋轉葉片的頂部由于離心力和彈簧張力而保持與泵腔的內壁接觸，并且轉子旋轉以驅動旋轉葉片并使其沿著無油旋片式真空泵的內壁滑動。自由旋轉葉片真空泵腔。兩個旋轉葉片將由轉子，泵腔和兩個端蓋包圍的月牙形空間分成A，B和C三個部分。隨著轉子沿箭頭方向旋轉，與吸入口連通的空間A的體積逐漸增加，并且處于吸入過程中。

通往排氣口的空間C的體積正在逐漸縮小，并且正在排氣中。中央空間B的體積也逐漸減小并且處于壓縮過程中。由于空間A的體積逐漸增加（即膨脹），因此氣壓降低，并且無油旋片式真空泵入口處的外部氣壓變得比空間A的壓力強。吸入氣體。當空間A與吸氣口隔離時，也就是說，當將其轉向空間B的位置時，氣體開始被壓縮，其體積逐漸減小，zui后與排氣口連通。當壓縮氣體超過排氣壓力時，壓縮氣體推動排氣門打開，并且氣體通過燃料箱的油層釋放到大氣中。

無油旋片式真空泵的連續運行達到了連續抽氣的目的。當排出的氣體通過空氣通道并移動到另一級（低真空級）時，它在低真空級被抽出，在低真空級被壓縮并釋放到大氣中，變成兩級無油旋片式真空泵。此時，總壓縮比分兩個階段得到支持，因此Ji限真空度變高。
